Passive Avr
Programmer
Figura 1
Figura 2
“Ahora usted puede aprender a
Programar Microcontroladores de forma muy fácil”.
Introducción:
El siguiente proyecto se trata de utilizar
las funciones básicas para poder encender y apagar un Led con una frecuencia de
1Hz.
Esquema electrónico:
El siguiente esquema electrónico muestra
la implementación de este proyecto en un ambiente de test o simulación,
mediante el cual podemos ver el funcionamiento del software e interacción con
el hardware:
Figura3
Nota: El esquema presentado no es que necesariamente el que se implementaría
en un ambiente real.
En la Figura 5, se puede apreciar el código
escrito en lenguaje Basic para controlar el encendido y apagado de un Led cada
1segundo, recordar la formula mostrada en la Figura 4:
Figura 4
Figura 5
Análisis del código
del Programa:
1.
$regfile = "m8def.dat" : Declaramos el Microcontrolador
que usaremos, con esto el compilador conocerá que componentes internos podemos
usar.
2.
$crystal = 8000000 : Declaramos la frecuencia con la cual
trabajara nuestro Microcontrolador, puede usarse un cristal interno o externo.
3.
Config Portb.0 = Output : Configuramos el puerto B0,
del Microcontrolador como salida.
4.
Led Alias Portb.0 : Renombramos el código que llama al pin B0,
con la palabra “Led”.
5.
Led = 0 : Inicializamos el pin B0 con “0”, para empiece apagado.
6.
Do : Creamos una sentencia secuencial,
mediante “Do”, hacemos repetitivo todo el código que se encuentra dentro de lazo
“Do” y “Loop”.
7.
Toggle Led : Invierte
el bit o realiza el complemento del bit, es decir si es “1”, al aplicar el
comando “toggle” lo convierte en “0”.
8.
Wait 1 : Con esta palabra hacemos una espera de 1
segundo, si deseamos tiempos de milisegundos debemos usar el comando “Waitms”.
9.
Loop : Para
cerrar la secuencia condicional “Do”.
10. End : Finalizamos el programa
y damos fin del código
Simulación
del proyecto:
En la Figura 6, se puede apreciar en el
momento el cual se encuentra apagado el Led:
Figura 6
En la Figura 7, se puede apreciar en el
momento el cual se encuentra prendido el Led:
Figura 7

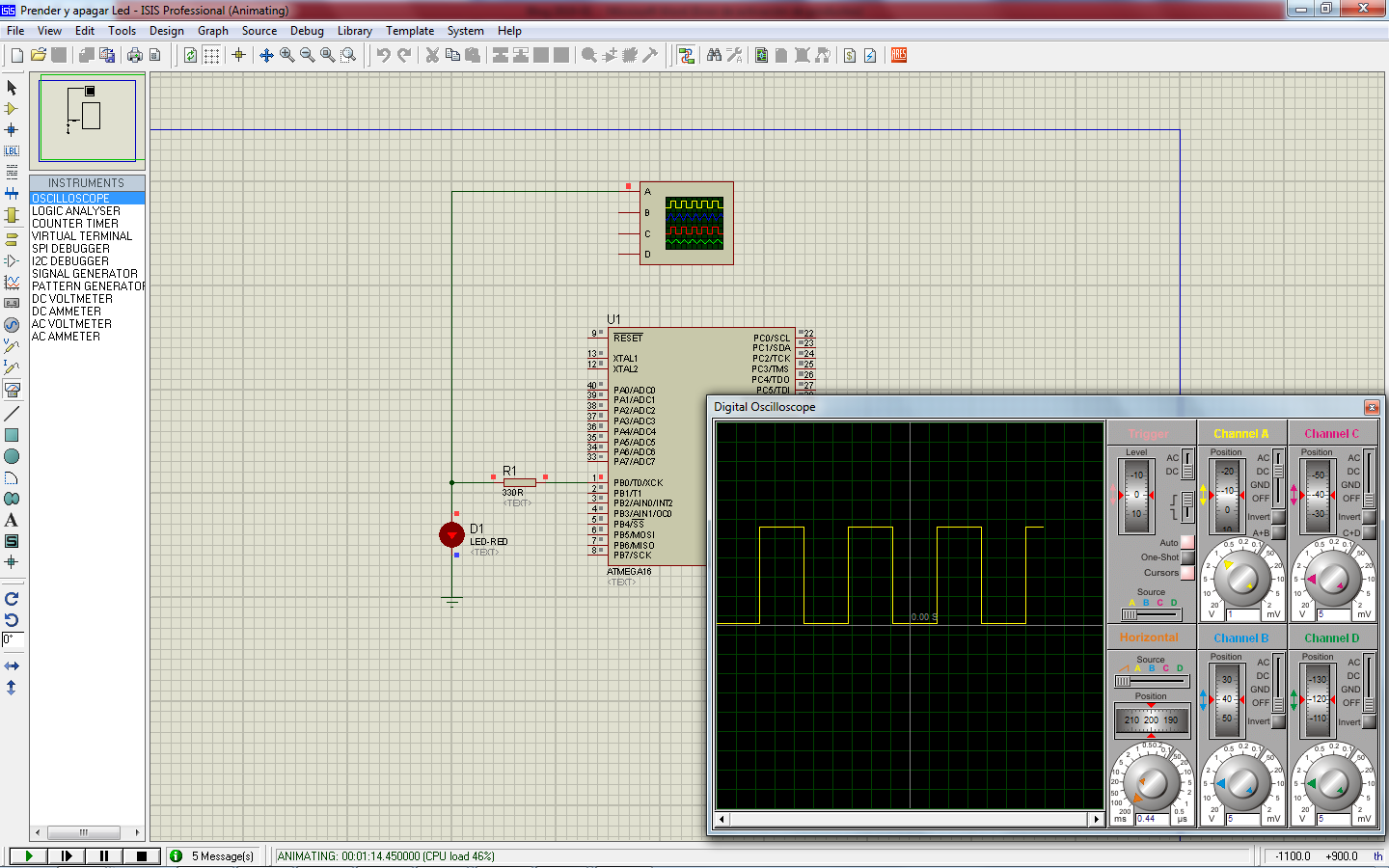

En la Figura 8, se puede apreciar como la
onda de activación del LED varía de “1” a “0”, haciendo que el Led se prenda y
apague:
Figura 8
En la Figura 9, se puede muestra que el
tiempo que permanece encendido y apagado es de 1 segundo.
En la Figura 10, se da a conocer que cuando
se puso a compilar el código del programa no se encontró ningún error.
Figura 10
“Si te gusto el
artículo, compártelo, recuerda que hay otros que desean aprender y tú puedes
ayudarlos también comentando y compartiéndolo en tus redes”.
Atte. Gilberto
Pascual
